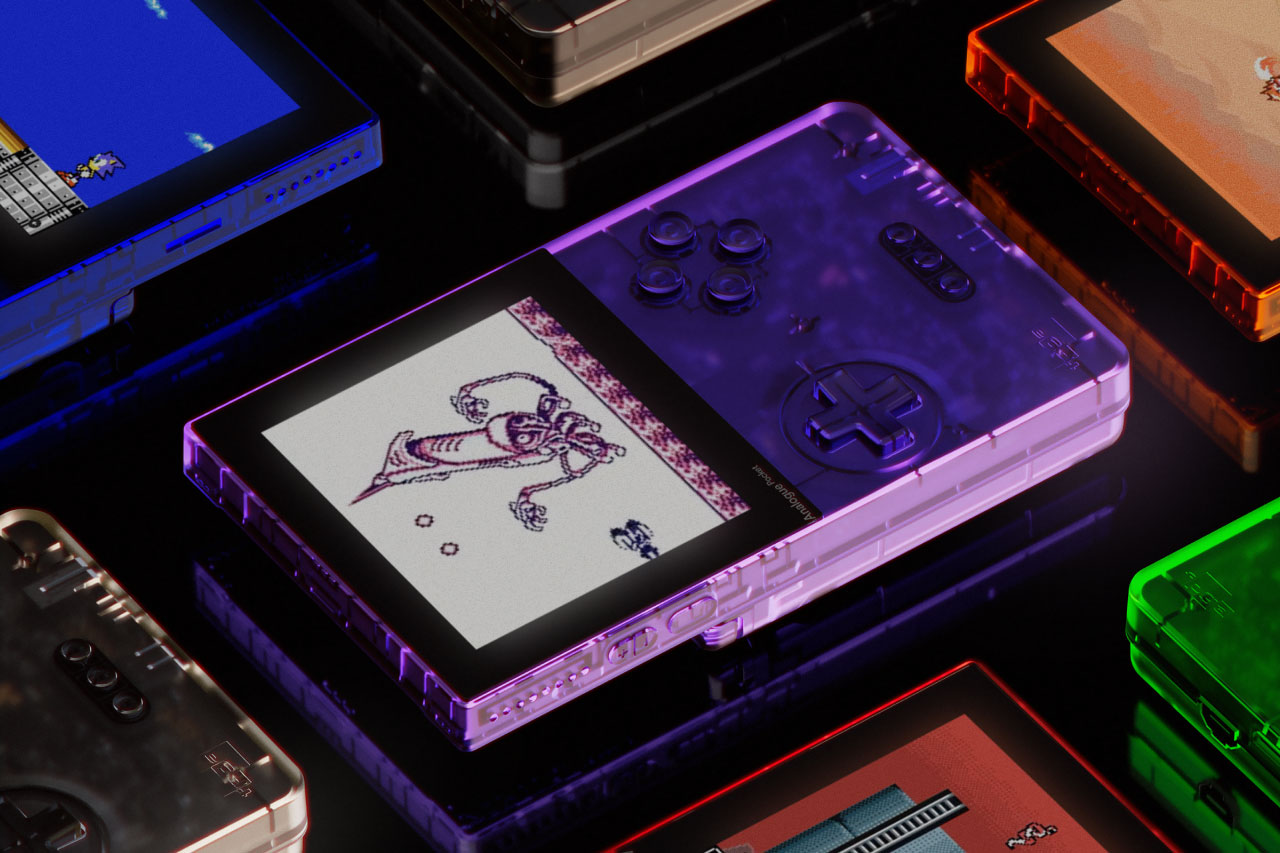

Analogue PocketでGB／GBC／GBAカートリッジを吸い出す「openFPGA-CartTools」アルファ公開

Kroy（kroy-the-rabbit）氏は8月28日、Analogue Pocket向けの非公式openFPGAプロジェクト「openFPGA-CartTools」の初となるアルファ版「v0.1.0-alpha.1」のtagを公開しました。

●openFPGA-CartTools
https://github.com/kroy-the-rabbit/openFPGA-CartTools

●v0.1.0-alpha.1
https://github.com/kroy-the-rabbit/openFPGA-CartTools/releases/tag/v0.1.0-alpha.1

本ツールの面白いところは、Analogue Pocketに備えられている実物のカートリッジスロットを利用して、ゲームボーイ（GB）、ゲームボーイカラー（GBC）、ゲームボーイアドバンス（GBA）のカートリッジを識別し、そのROMデータをSDカードに書き出せるところです。

つまりAnalogue Pocketを、ゲーム機やopenFPGA対応ハードとしてだけではなく、カートリッジダンパーとして利用する試みというわけです。なお、Analogueが提供している公式機能ではありません。

カートリッジを識別してSDカードに保存

「openFPGA-CartTools」は、Analogue Pocketのカートリッジスロットに装着されたGB／GBC／GBAカートリッジを判別し、読み出したデータをSDカードに保存するためのopenFPGAコアです。

出力されるファイルの拡張子は、それぞれ.gb、.gbc、.gbaとなっており、現在の実装では/Assets/carttools/common/以下にカートリッジタイトルを元にしたファイル名で保存されます。

吸い出し時にはGB／GBCとGBAの双方でCRC32を計算。GB／GBCについてはNintendoロゴやヘッダーチェックサム、グローバルチェックサムなどの確認も行われます。

またGBAの場合、ROM容量を示す情報がヘッダーに含まれていないため、バスのopen bus状態を利用してROMサイズを検出する仕組みが実装されています。開発者による実カートリッジを使った動作検証も行われています。

まだ一般利用者向けの完成品ではない

ただし、現時点では「openFPGA-CartToolsをダウンロードしてSDカードにコピーすれば使える」という段階ではありません。

GitHubで公開されている「v0.1.0-alpha.1」はtagで、GitHubが自動生成するソースコードのZIP／tar.gzは用意されていますが、Analogue Pocketでそのまま利用できるコンパイル済みbitstreamや、完成済みの配布パッケージは確認できません。

READMEでは、Quartusをコンテナ上で実行してビルドする手順が案内されており、make cartを実行することでbitstreamやSDカード用ファイル、ZIPなどを生成する仕組みになっています。そのため、現状では基本的に開発者や自分でビルド環境を用意できるユーザー向けと考えた方がよさそうです。
